中京区 I様より屋根葺替え工事と外壁改修工事をご依頼いただきました。



DSCN0184 DSCN0378

        before                after



中京区の真ん中に位置し、京町家を改装したお洒落なレストランや和食店らが軒を列ねる通りにある京町家の離れの外装改修工事を手がけさせていただきました。

隣接する建物が取り壊されるタイミングで今までメンテナンスが行き届かなかった所を修繕する事になりました。

更地にはホテルか何か大きな建物が建つそうです。

建ってしまえばまたメンテナンスが出来なくなる可能性もあり、更地の間に竣工させなければなりません。

屋根は既存の鉄板屋根を剥がし、断熱材付軽量金属瓦で葺き直しました。

壁は鉄板波板を剥がし、窯業系サイディングボードを張り塗装を施しました。

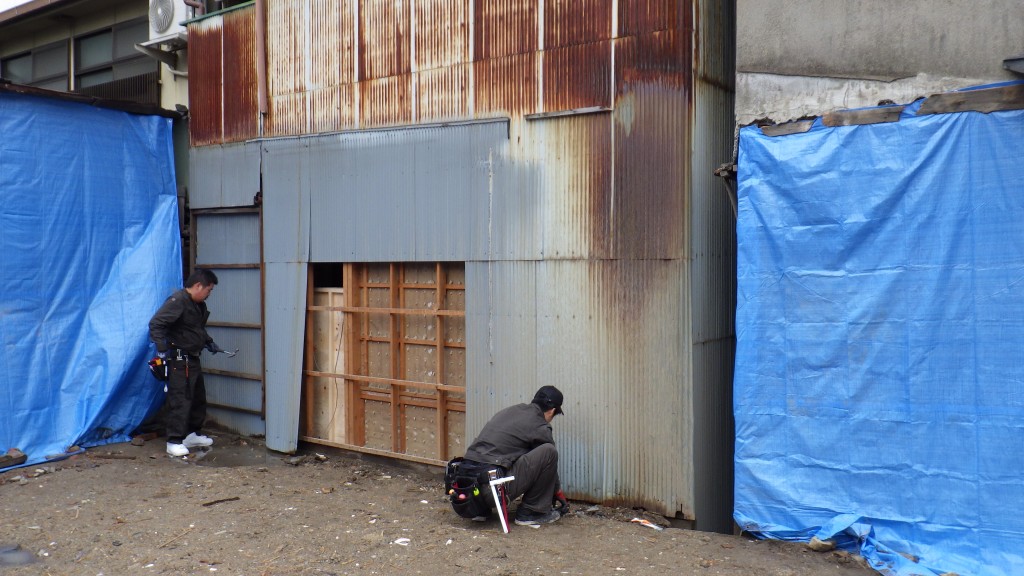

RIMG0038 RIMG0320

        before                after



真ん中の建物が今回施工させていただいた建物です。

両隣の建物も同じように今回修繕やメンテナンス工事をされていらっしゃいます。





DSCN0187 DSCN0309

        写真①                写真②

 写真①

工事前の屋根です。

この様式を瓦棒葺きと呼びます 昔からある鉄板葺き屋根です。

写真②

鉄板を捲って12mm構造用合板を増し張りしました。





DSCN0324 DSCN0330

        写真③                写真④

写真③

下葺き材は片面粘着層付ゴムアスファルトルーフィングを葺きました。

これはこの屋根が二寸五分勾配と緩く(この屋根材の使用可能範囲の最低限値)万が一の屋根材からの屋根内部への浸水に備えて、強力な釘穴シール性と野地構面に粘着して屋根全体を防水層を一体化させます。

写真④

金属瓦を葺いていきます。

瓦のジョイントには緩勾配用の捨て板をセットして葺き進めます。





 DSCN0338 DSCN0340

        写真⑤                 写真⑥

写真⑤

換気棟の為の開口を設けます。

これは屋根裏の熱された空気を外に排出させるための開口となります。

写真⑥

開口部の廻りを木下地で囲い、棟の下地を作っていきます。





DSCN0344 DSCN0379

        写真⑦                写真⑧

写真⑦

開口部から雨が漏らないように板金水切りを取り付けていきます。

時々この部位からの雨漏りを心配されるお声をいただきますが、弊社では一千棟以上の換気棟取り付け実績(他屋根材での施工も含みます)の中で、一度の雨漏りもございません。

写真⑧

換気棟の取り付けが終わり、屋根が仕上がりました。





RIMG0046

        写真⑨

写真⑨

外壁改修工事に取り掛かります。

まずは既存鉄板波板を撤去しました。





IMG_5205 IMG_5211

         写真⑪               写真⑫

写真⑪⑫

建物は時間が経つにつれて傾くことが多く見受けられます。

これは地盤の沈下によるものが多いのですが、基礎から直す事は現実的には不可能な場合が多いです。

意匠性を保つため、木下地で鉛直精度を確保して構造用合板を建て込んでいきます。





IMG_5216 RIMG0124

        写真⑬               写真⑭

写真⑬

構造用合板の上に防水透湿シートを張り、縦に胴縁を流します。

今、最もポピュラーな外断熱工法です。

シートと外壁材の間に空気層を作り、空気を循環させます。

写真⑭

外壁材は無塗装の窯業系サイディングボードを採用しました。

縦に張っていきます。

無塗装のサイディングボードにしたのには理由があります。

外壁サイディングボードには塗装済みや柄入りやタイル調の意匠性の高いボードと張ってから塗装を施す無塗装のものがあります。

いずれのボードもサイディングボード同士のジョイント部にはシーリング剤を充填します。

現在のシーリング剤は高耐候のものが多くありますが、サイディング外壁の経年劣化で一番最初にダメージが見受けられるのが、このシーリング剤を充填したジョイント部でひび割れや破断された状態を確認する事が多いです。

塗装済みや柄入り、タイル調のボードの上から、更に塗装をする事は通常ありません(新調の場合)外壁色に近い色調のシーリング剤を充填します。

そこでこのシーリング充填部の耐用年数を引き延ばす為に、高耐候シーリング剤の上に高耐候性塗装を施します。

シーリング剤には塗料が乗るタイプと乗らないタイプがありますので、乗るタイプを充填して、サイディングボードごと塗装をかける訳です。そうする事によりジョイント部の経年劣化を遅らせる効果があります。

勿論意匠性を重視した場合、化粧ボードを採用する事も多いため、選択肢の一つとなりますが。

今回はこの更地に建物が建ってしまった後、メンテナンスが出来なくなる可能性があったためこの工法を採用しました。





RIMG0123

                      写真⑮

写真⑮

張り出しの写真です。

縦張りで2スパンに分けて張っていきます。





RIMG0318

        写真⑯

写真⑯

壁を張り、軒天 鼻隠しも同じサイディングを張りました。

写真には写っていませんが、軒天と鼻隠しの取り合い部に通気口を設けました。

この後塗装の工程に入っていきます。





1524267694454 1524267696700

                         写真⑰                写真⑱

写真⑰⑱

外壁塗装の工法は小粒のボンタイル吹き付けの上に超低汚染・超耐久型水性塗料エスケー化研水性セラタイトF(フッ素樹脂塗料)を採用しました。

この塗料は水性仕上塗材の最高グレードで汚れにくく、耐久性の高い塗膜を形成して長期に渡り壁面を保護します。

建物が隣接してしまいますと、次どの様に外壁をメンテナンス出来るのかわからなくなってしまうため少しでも長持ちする塗材で、とのI様のご要望があり採用しました。





RIMG0319

    写真⑲

写真⑲

外壁工事が完了しました。





次に工程は戻りますが、外壁地中防水工事の施工例をご紹介します。





RIMG0048 RIMG0051

        写真⑳               写真㉑



RIMG0296 RIMG0297

        写真㉒                写真㉓



RIMG0299

        写真㉔

写真⑳㉑

この建物は基礎がブロック積みとなっており、また一階の床が外部地面より低い位置になるため地中の水がブロック基礎を浸透すれば室内に被害を及ぼします。

また目に見える被害が確認されなくても、地中の湿気や水分が建物に及ぼす悪影響は否めません。

シロアリによる被害も懸念されます。

そこで一度ブロック基礎のベースまで掘削をして、地中壁に防水層を設ける事にしました。

写真㉒㉓㉔

掘削をして出現した壁面にアスファルト防水の下地処理として、カチオンモルタルを塗布します。

壁面と防水材との密着性を高めるためです。





RIMG0294

       写真㉕

写真㉕

今回防水塗材として採用したガスファルトです。

この製品はゴムとアスファルトを主原料とした塗膜防水材で、モルタルやコンクリートに強力に接着し、シームレスな防水層を形成します。

また火気や溶剤を使用しないため安全に施工が出来、刷毛塗りやローラー塗りで施工性に優れています。

専用プライマーと主剤でセットとなります。





RIMG0301 RIMG0303

       写真㉖                 写真㉗

写真㉖㉗

カチオンモルタルが完全に乾燥したらローラーで専用プライマーを塗布します。





RIMG0304 RIMG0306

        写真㉘               写真㉙

写真㉘㉙

下塗りしたプライマーの乾燥後、主剤を塗布します。





IMG_5224 RIMG0112

       写真㉚                 写真㉛

写真㉚㉛

主剤塗りの乾燥後、更にセメントモルタルを塗布します。

セメントモルタルの下に防水層を形成したわけです。

十分モルタルを乾燥させたあと土を埋戻します。

表面には砕石を敷き水捌け良くします。





RIMG0320

       写真㉜

写真㉜

工事が全て完了しました。

今回は隣接する建物の解体にあたり良いメンテナンス工事をさせていただきました。

こういう事を行うことで建物の余命を延ばし資産価値を高めていきます。

地震や甚大な被害を及ぼす台風などに備える意味でも外装のメンテナンス工事は重要な事と言えるでしょう。



最後にI様 この度は工事をご依頼いただきまして誠にありがとうございました。
